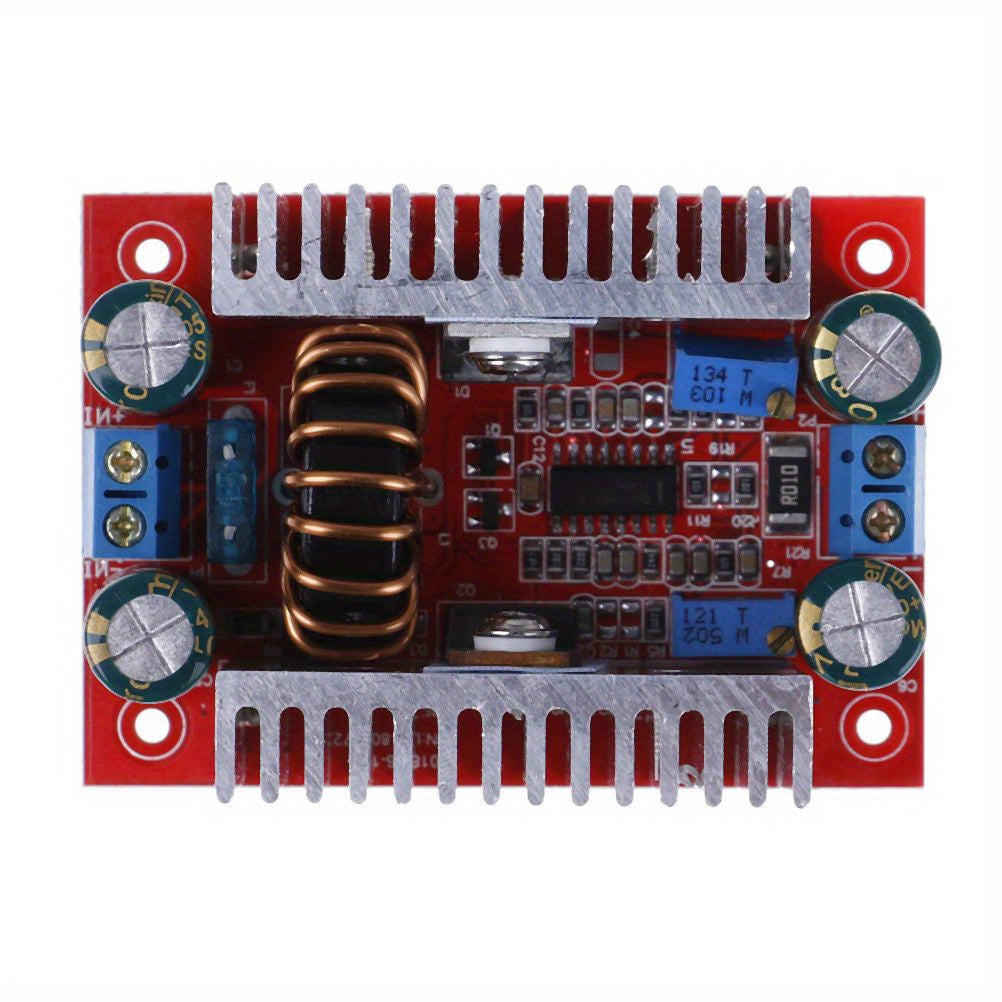

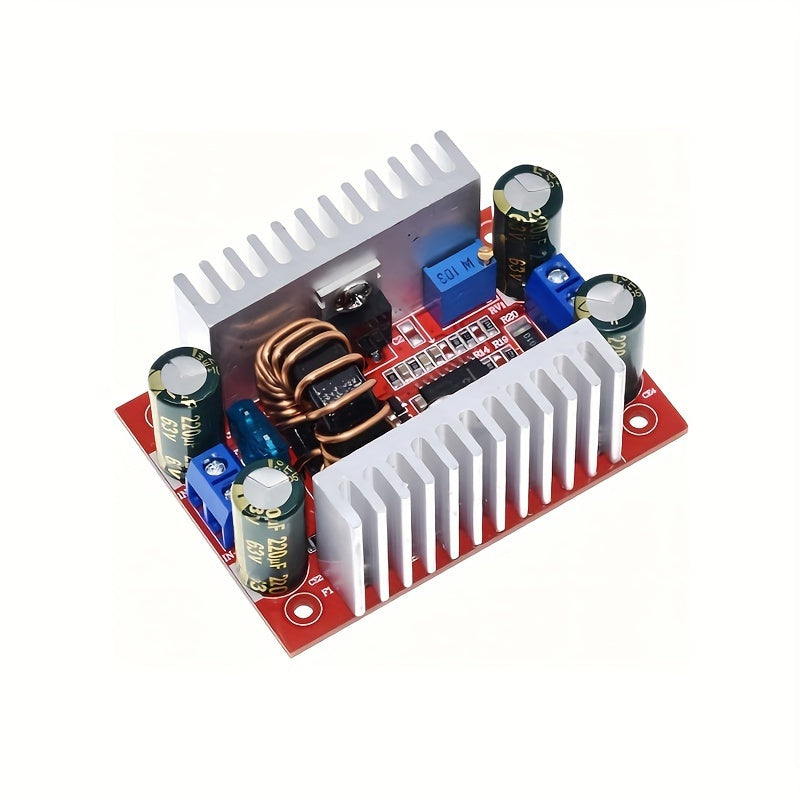

400W 15A DC Qadam Olib Ko'taruvchi Boost Konvertori LED drayver quvvat manbai uchun

Bir dona 400W 15A DC Step-Up Boost Converter, LED drayveri va doimiy oqimli quvvat manbai uchun voltaj zaryadlovchi sifatida mo'ljallangan. U qattiq ulangan 36V maksimal ishlash kuchlanishiga ega va kompozit materiallardan tayyorlangan.

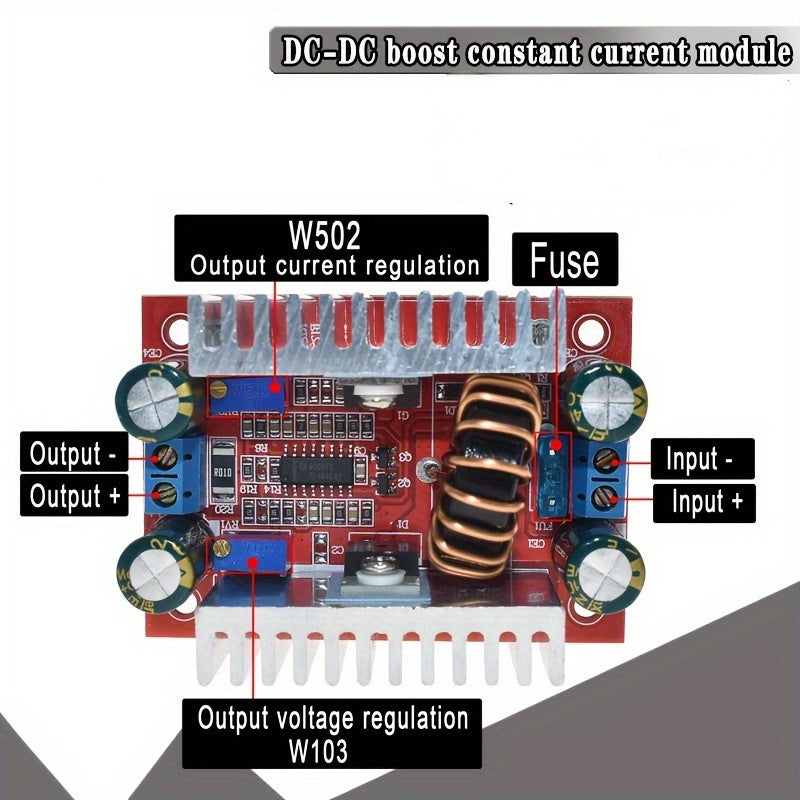

400W doimiy oqim chiqishi bilan kuchaytirish moduli [Модуль хусусиятлари]: Изолланмаган BOOST модулі (BOOST) [Kiritish voltaji]: DC8.5V-36V [Hozirgi kirish]: 15A (MAX) Agar 8A dan oshsa, issiqlik tarqalishini yaxshilang [Statik ishlash oqimi]: 10mA (kiritish 12V dan 20V gacha bo'lsa, statik oqim yuqori chiqish kuchiga qarab oshadi) [Chiqish voltaji]: 10-60V oraligʻida doimiy ravishda sozlanadi (yetkazib berilganda standart chiqish 19V). 12A chiqish hozirgi vaqtda 7A dan oshib ketmoqda, iltimos, issiqlik chiqarishni yaxshilang (chiqish oqimi kirish va chiqish oʻrtasidagi bosim farqi ortib borishi bilan kamayadi) Hozirgi diapazon: 0.2-12A Chiqish quvvati: Kirish kuchlanishi *10A, masalan, kirish 12V*=60W, kirish 24V*=120W, kirish 36V*=180W, kirish 48V*=240W Ishlash harorati: -40~+85 daraja (yuqori atrof muhit haroratlarida issiqlik chiqarishni yaxshilash) Ishlash chastotasi: 150KHz Samaradorlik bahosi: 96% (samaradorlik kirish, chiqish kuchlanishi, oqim va bosim farqiga ta'sir qiladi) O'tkazishdan ortiqcha himoya: yoqilgan (agar kirish 1 dan oshsa, chiqish kuchlanishi avtomatik ravishda ma'lum bir xato doirasida kamaytiriladi) Teskari kirish himoyasi: mavjud emas (teskari tok himoyasi uchun, kirish seriyasiga diod qo'shing) 1. Chiqish voltaji/karshi oqimni boshqarish usuli: Batareyangiz yoki LED ehtiyojlaringizga mos ravishda "CV-ADJ" potentiometrni aylantiring va chiqish voltajini kerakli darajaga sozlang. Masalan, 10-LED satri uchun voltajni 37V ga sozlang. (Voltajni yuqoriga ko'tarish uchun soat tishli yo'nalishda aylantiring, pastga tushirish uchun soat tishli yo'nalishda aylantiring) 'CC-ADJ' potentiometrni taxminan 30 aylanma bilan soat tishli yo'nalishda aylantiring, chiqish karshi oqimini sozlang, LED ni ulang va RV2 potentiometrni kerakli oqimga sozlang. Batareya zaryadlashda, avvalo uni bo'shatib, chiqishga ulang va RV2 ni kerakli oqimga sozlang. (Zaryadlashda, bo'shatilgan batareya bilan sozlashga ishonch hosil qiling, chunki batareya ko'proq quvvat saqlagan sari zaryad oqimi kamayadi.) Orqaga soat tishli yo'nalishda oqimni kamaytiring, oldinga soat tishli yo'nalishda oqimni oshiring. Qisqa tutash orqali oqimni o'zgartirmang. Kuchaytirgich modulining sxemasi qisqa tutash orqali o'zgartirilmasligi kerak. Maqsadli foydalanishlar: 1. DIY loyihalar uchun boshqariladigan quvvat manbaini yaratish, kirish 12V va sozlanadigan chiqish diapazoni 12-50V. 2. Elektron qurilmangizni quvvat bilan ta'minlash uchun chiqishni tizim voltajingizga mos ravishda sozlang. 3. Noutbuk, PDA yoki boshqa raqamli qurilmalar uchun quvvat manbai sifatida foydalaning. 4. Noutbuklar uchun yuqori quvvatli mobil quvvat manbaini yarating: katta quvvatli 12V litiy batareya to'plami bilan jihozlangan, bu sizning noutbikingizni har joyda quvvat bilan ta'minlash imkonini beradi. 5. Quyosh panellarining voltajini boshqarish. 6. Batareya, litiy batareya va boshqalarni zaryadlash. 7. Yuqori quvvatli LED chiroqlarni quvvatlantirish.
