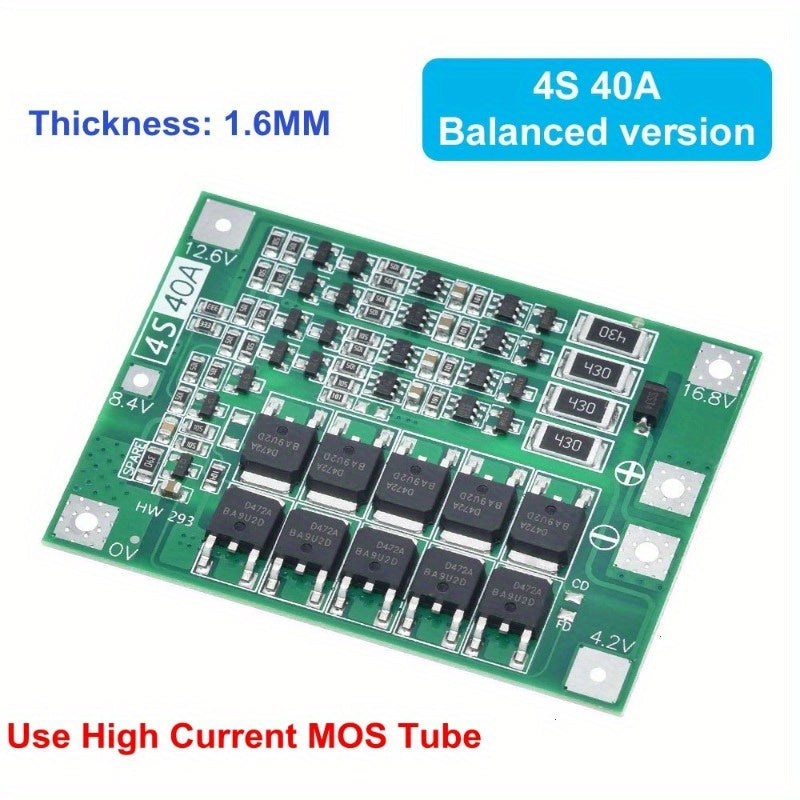

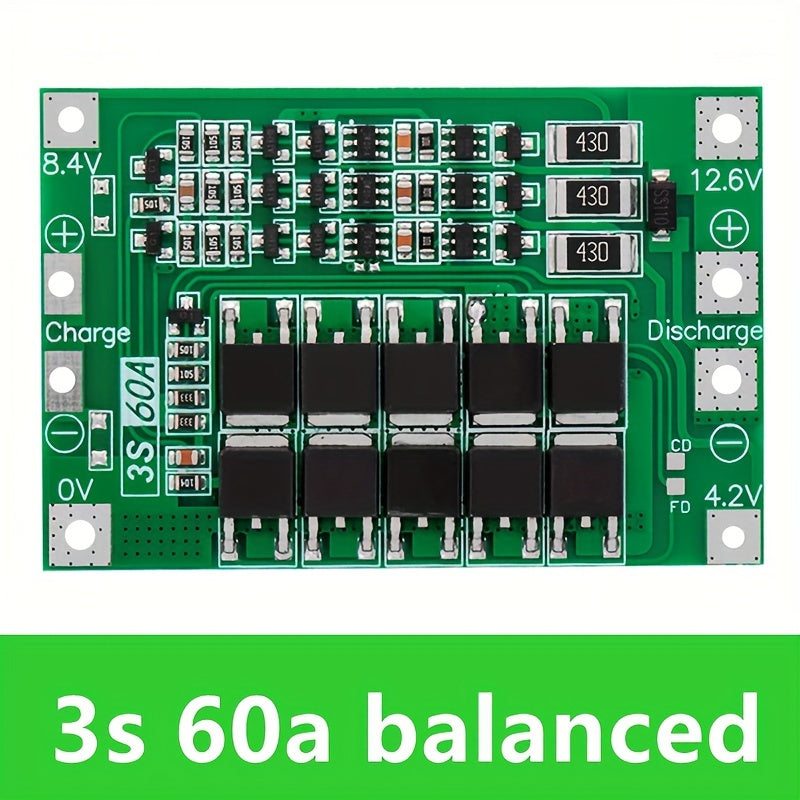

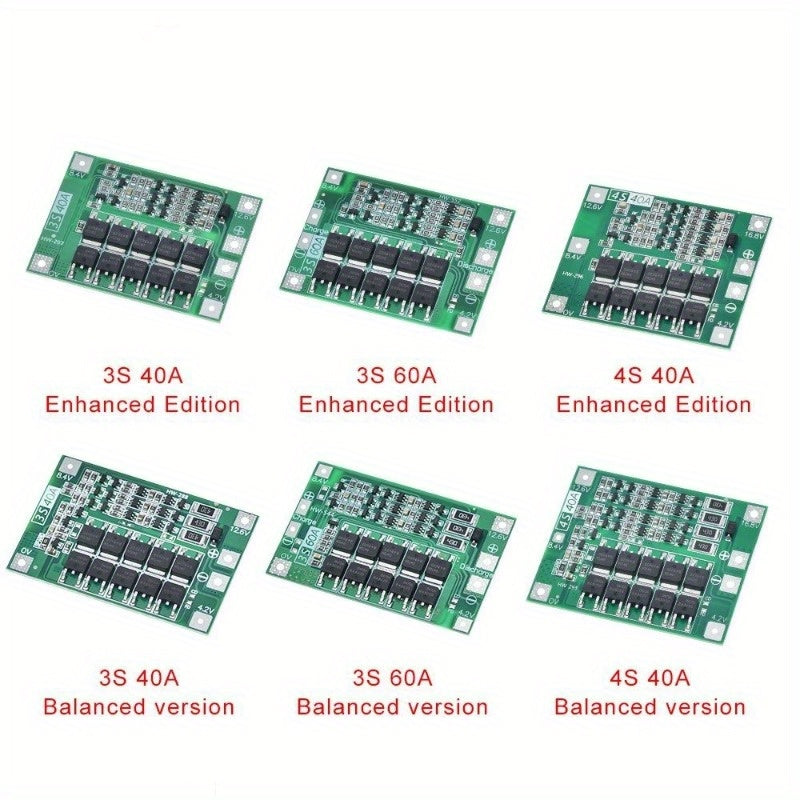

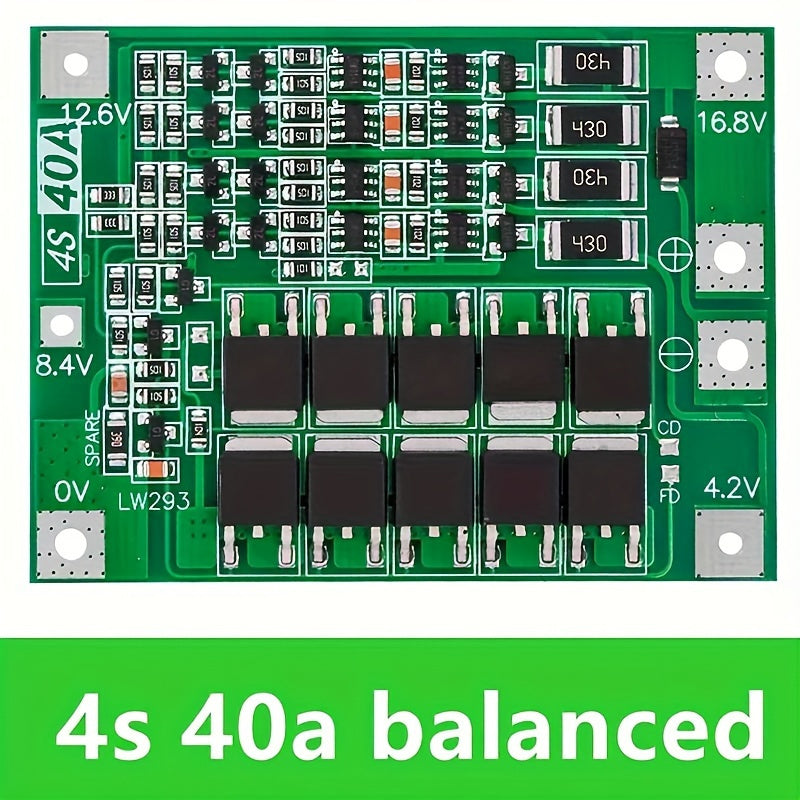

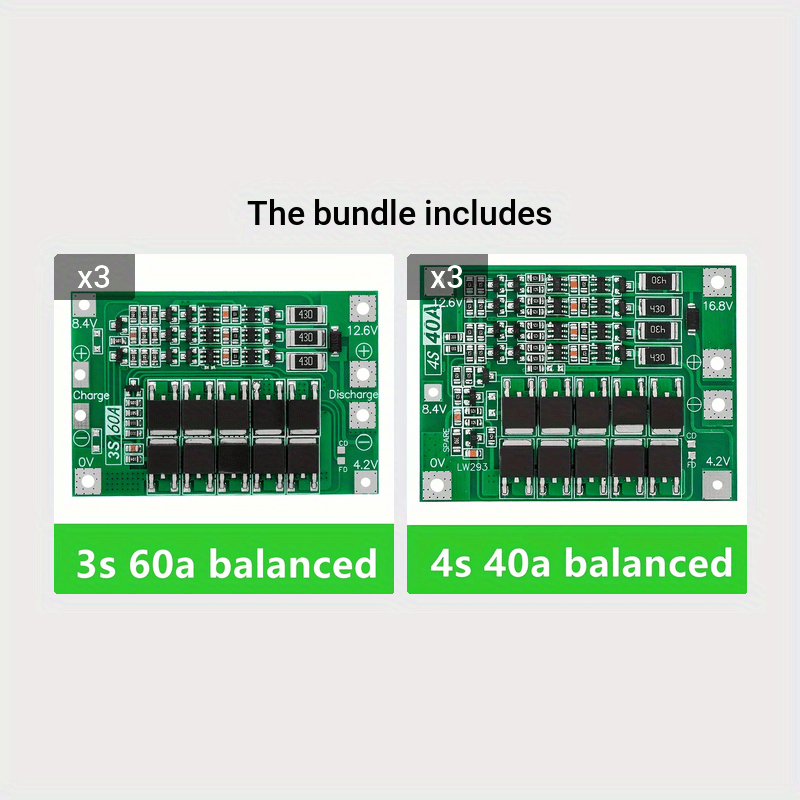

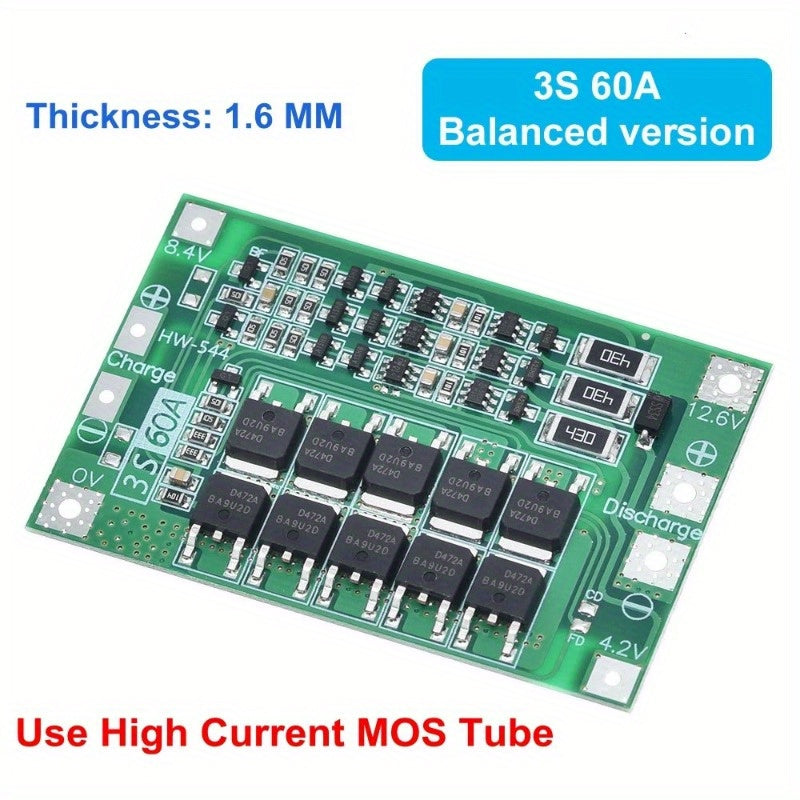

3S 4S 40A 60A Li-ion Batareya Zaryadlash Taxtasi 18650 BMS Drel Motor uchun, 11.1V, 12.6V/14.8V va 16.8V Balans Voltaji bilan

Bu 3S 4S 40A 60A Li-ion batareyalariga mos keladigan Litiy Batareya Himoya Plitasi bo'lib, 18650 BMS Drel Motorlarida foydalanish uchun mo'ljallangan. U 11.1V, 12.6V, 14.8V va 16.8V voltajlarini qo'llab-quvvatlaydi va balans funksiyasiga ega.

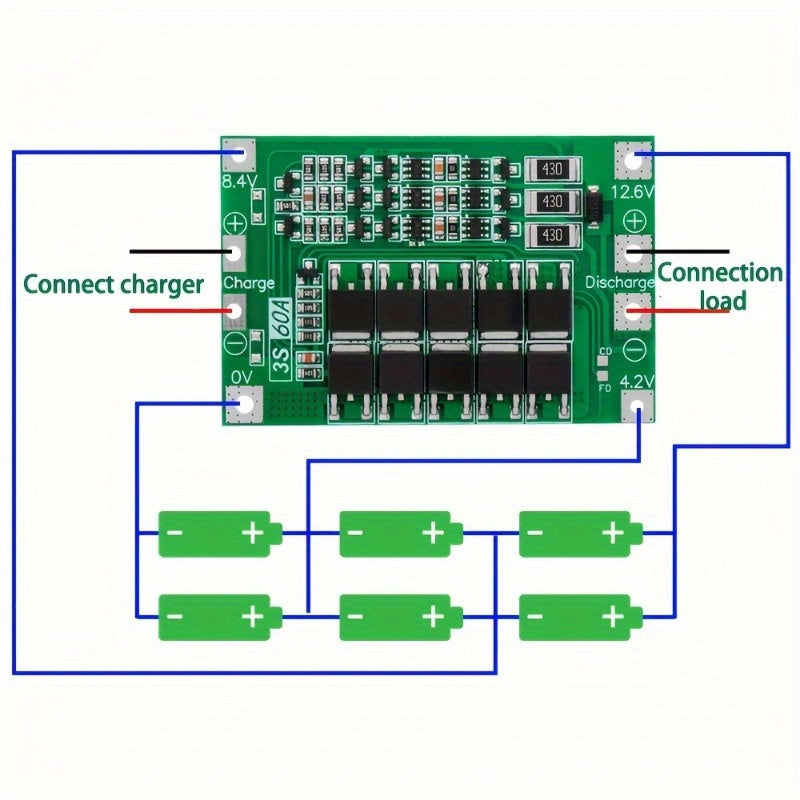

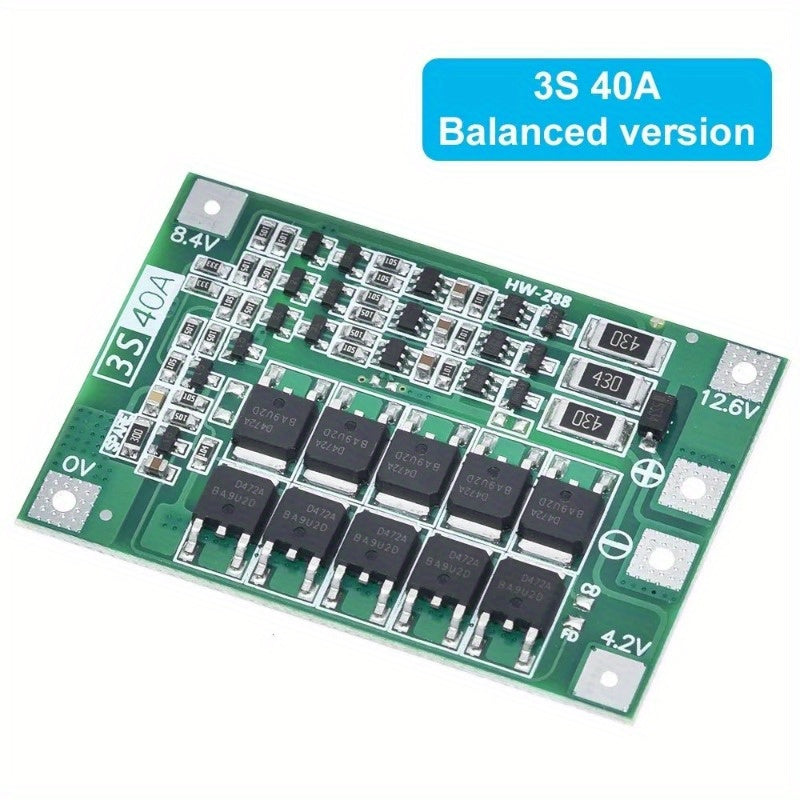

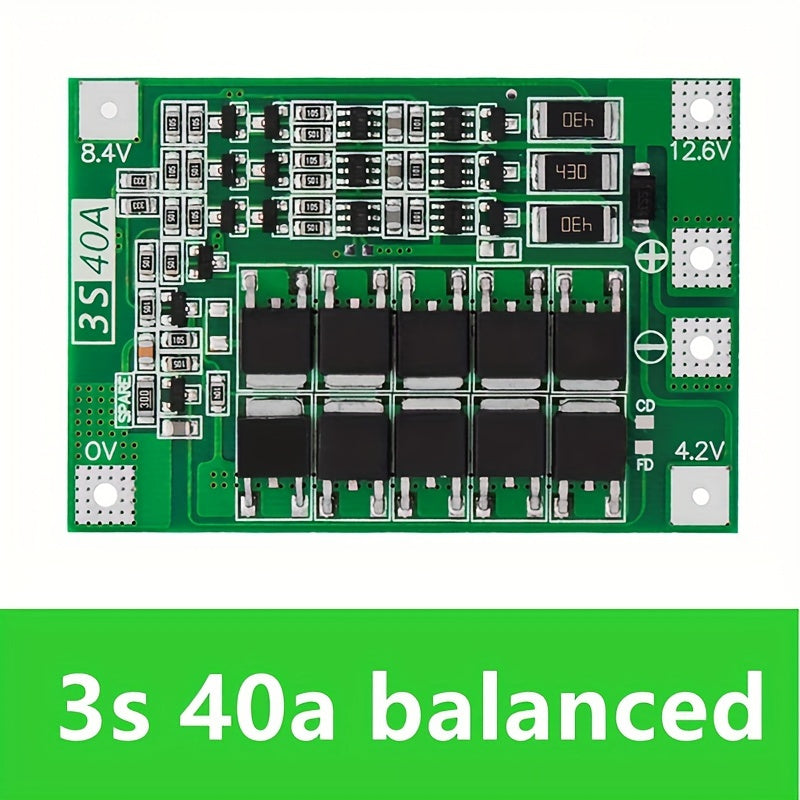

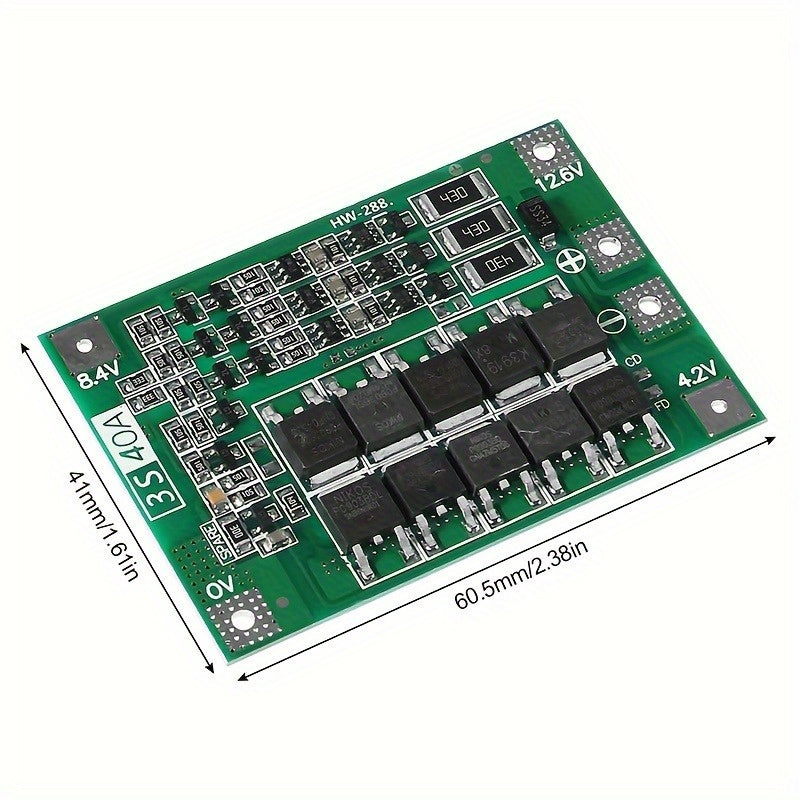

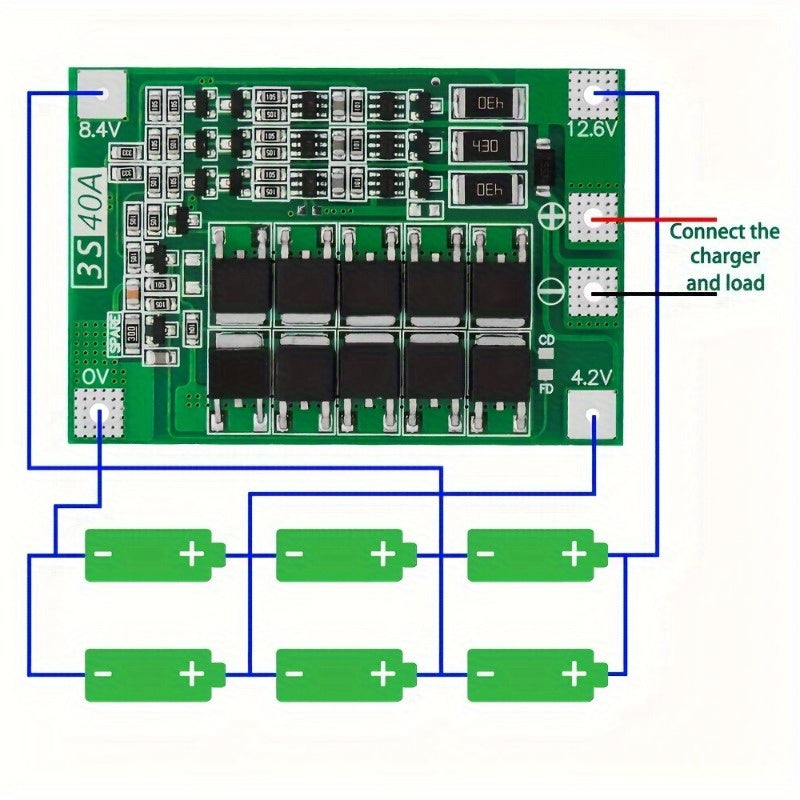

3S 40A Mahsulot nomi: 3 ipli 12.6V 40A litiy batareyasi himoya plitasi Zaryadlash voltaji: DC 12.6V~13.6V Doimiy chiqarish toki: maksimal 40A (agar issiqlik tarqatish muhiti yaxshi bo'lmasa, iltimos, yuk tokini kamaytiring) Doimiy zaryad oqimi: 20A gacha Balance VersionMahsulot o'lchami: 41*61*4mm Yaxshilangan versiya Mahsulot o'lchami: 41*55*4mm Tegishli tanlov: 3.7V nominal voltajiga, to'liq zaryadlangan 4.2V litiy batareyasiga (18650, 26650, polimer litiy batareyasi kiritilgan), 170W dan pastda burg'ulash mumkin. Eslatma 1: Boshqaruvni muvaffaqiyatli boshlash uchun 3 ta 10C-20C quvvat batareyasi yoki 6 ta 5C-10C quvvat batareyasi kerak (tavsiya etilgan quvvat batareyalari modellari: sony vtc4, vtc4A, vtc5A, vtc6) OV va 12.6V kabel, 3 kvadrat millimetr yoki undan ko'p mis simdan foydalaning (nikel varaqalaridan foydalanish mumkin emas). Eslatma 2: Diagrammaga muvofiq 0V, 4.2V, 8.4V, 12.6V ni qat'iy ulash. Simni payvandlash paytida platalardagi har qanday komponentlarga tegmang. Qasddan qisqa tutashuvga yo'l qo'ymang. Eslatma 3: Batareyani birinchi marta payvandlayotganda yoki zaryadlash jarayoni davomida, agar bitta batareya 4.2V dan oshsa, "430" qarshilik qiziydi va zaryadni chiqaradi (qizish to'xtashi uchun taxminan 4.19V gacha chiqaradi). Agar "430" qarshilik juda qizib ketsa, noto'g'ri sim ulanishini tekshiring. 3S 60A3S 12.6V 60A litiy batareyasi himoya plitasi Doira: 3.7V nominal voltajli va 4.2V cheklangan zaryad voltajli litiy batareyasi uchun mos. (18650, 26650, polimer litiy batareyasini o'z ichiga oladi) O'lcham: 41*55*3.4mm (Kengaytirilgan versiya), 41*62*3.4 (Muvozanatli versiya). Og'irlik: 8.8g (Kengaytirilgan versiya), 9.8g (Muvozanatli versiya). Zaryadlash voltaji: 12.6V - 13.6V Doimiy chiqarish toki (yuqori chegarasi): 60A (agar sovutish muhiti yaxshi bo'lmasa, iltimos, yuk tokini kamaytiring) Zaryadlash voltaji: 12.6V - 13.6V Doimiy chiqarish oqimi (yuqori chegarasi): 60A (agar sovutish muhiti yaxshi bo'lmasa, iltimos, yuk oqimini kamaytiring) Doimiy zaryad joriy (yuqori chegarasi): 15A Kengaytirilgan versiya: boshlang'ich oqimi 120A dan past va quvvati 260W dan past bo'lgan elektr burg'ulash uchun mos. (balansli zaryadlash funksiyasiz) Muvozanatli versiya: boshlang'ich oqimi 120A dan past va quvvati 260W dan past bo'lgan elektr burg'ulash uchun mos. (muvozanatli zaryadlash funksiyasi bilan) Eslatma 1: burg'uni muvaffaqiyatli ishga tushirish uchun uchta 10C-20C quvvat batareyasi yoki oltita 5C-10C quvvat batareyasi talab etiladi (tavsiya etilgan batareya: SONY VTC4, VTC4A, VTC5A, VTC6). Oddiy 18650 batareyasi burg'uni ishga tushira olmaydi! 0V va 12.6V mis sim talab etiladi, bu 4SQMM dan kam bo'lmasligi kerak (nikel ishlatish mumkin emas!!!). Eslatma 2: 0V, 4.2V, 8.4V, 12.6V simlarini ulayotganda, iltimos, simlar diagrammasiga qat'iy rioya qiling. Qasddan qisqa tutashuv hosil qilmang. Eslatma 3: Batareya zaryad olayotganda, "430" qarshilikning qizishi normaldir, bu balans sxemasining ishlayotganini anglatadi. Agar "430" qarshilik zaryad olayotganda ham qiziydigan bo'lsa, noto'g'ri sim ulanganligini tekshiring. 4S 40A Mahsulot nomi: 4 simli 14.8V 16.8V 40A litiy batareyasi himoya plitasi Zaryadlash voltaji: DC 16.8V~17V Doimiy chiqarish toki: maksimal 40A (agar issiqlik tarqatish muhiti yaxshi bo'lmasa, iltimos, yuk tokini kamaytiring) Doimiy zaryad oqimi: 20A gacha Balans versiyasi Mahsulot o'lchami: 45*60*4mm Yaxshilangan versiya Mahsulot o'lchami: 44*55*4mm Tegishli tanlov: 3.7V nominal voltajiga, to'liq zaryadlangan 4.2V litiy batareyasiga tegishli (18650, 26650, polimer litiy batareyasini o'z ichiga olgan), 170W dan pastda burgilanishi mumkin Eslatma 1: Burchakni muvaffaqiyatli ishga tushirish uchun uchta 15C-20C quvvat batareyasi yoki oltita 10C-15C quvvat batareyasi kerak (oddiy 18650 burchakni ishga tushira olmaydi!!). Eslatma 2: xarita bo'yicha simlarni qat'iy ravishda 0V, 4.2V, 8.4V, 12.6V, 16.8V bo'yicha ulash, qasddan qisqa tutashuvga yo'l qo'ymang. Eslatma 3: Brush motorining yuklanishi ishlatilganda, motorning musbat va manfiy terminaliga (25V dan yuqori kuchlanish, 10uF-100uF sig'imga ega) polarizatsiyalanmagan kondensatorni ulashga harakat qiling, bu motorning teskari zarbasidan himoya qiladi. MOS trubkasini uzing. Eslatma 4: 4 ta batareyani ketma-ket ulashda, har bir batareyaning kuchlanishini ta'minlashni unutmang, agar bir xil bo'lmasa, har bir batareyani alohida to'ldiring va keyin ketma-ket ishlating. Bo'shatish testi, kuchlanish tezroq pasayadigan batareya qismi yomon batareyadir. Quyidagi rasm modulning bo'shatish diagrammasini ko'rsatadi. Batareya 4 ta qator. Ulangan batareya 40A bo'shatish tokini ta'minlashi kerak. Bu batareyalarni parallel ulash yoki katta bo'shatish tokiga ega batareyani sotib olish orqali amalga oshirilishi mumkin. Masalan, batareya 2000mAH, bo'shatish koeffitsienti 10C, shunda faqat 4 ta qator 2 kerak va maksimal tok bo'shatish tokiga 40A yetishi mumkin, barqaror bo'shatish uchun 4 ta qator 4 bo'lishi kerak va issiqlik tarqatishga e'tibor berish kerak, bo'shatish batareyasining quvvati tezda pasayadi.
