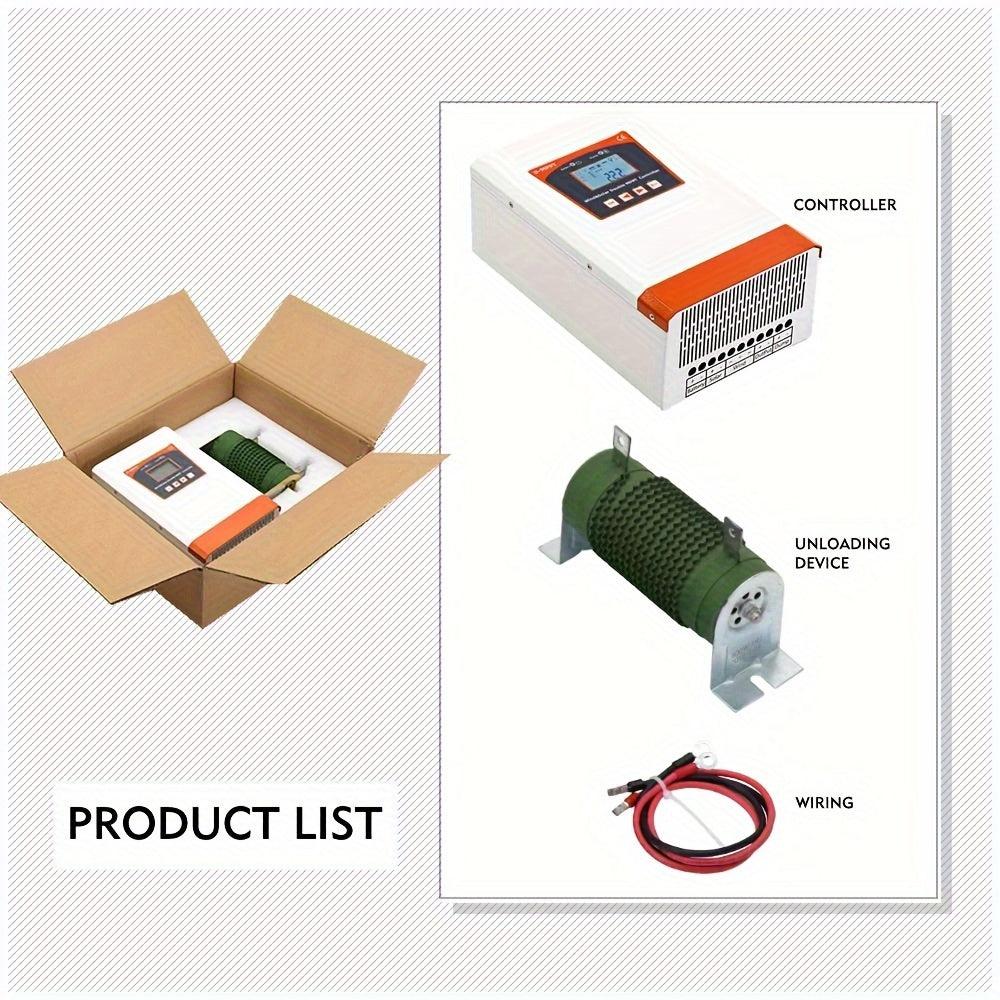

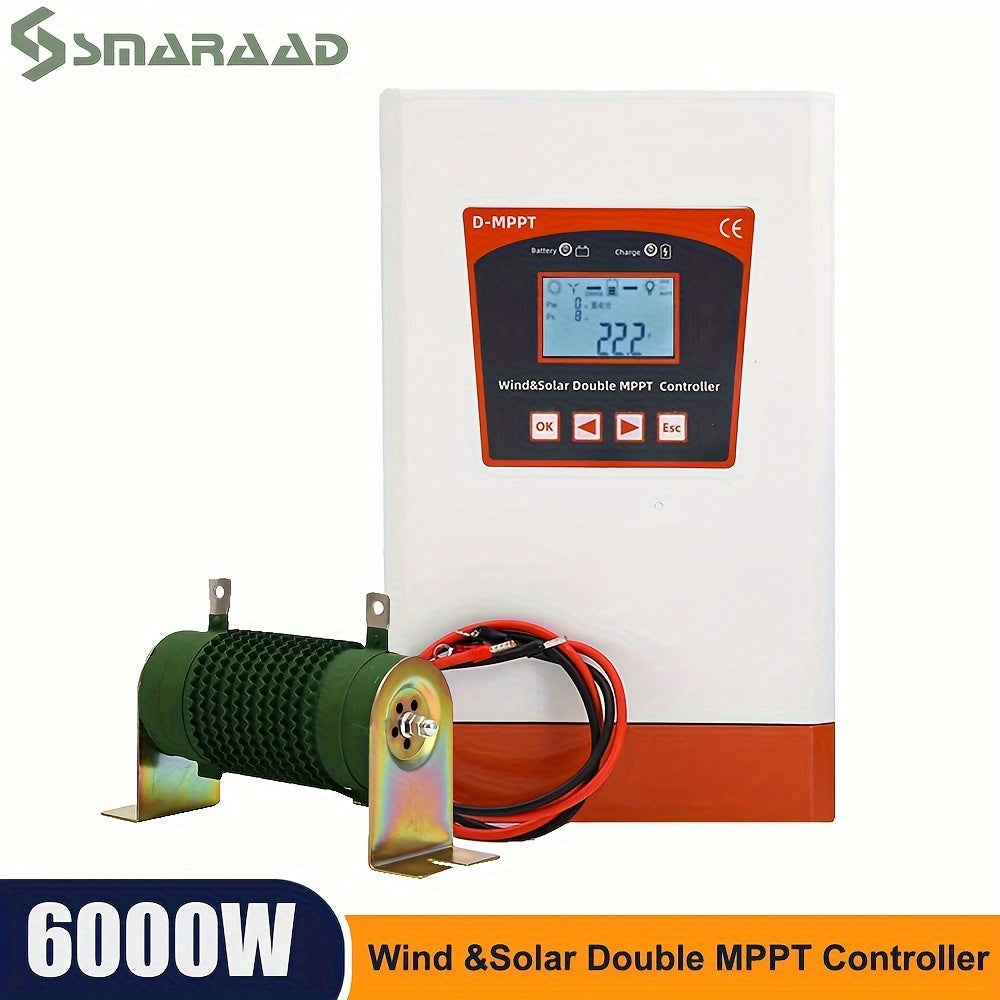

Смараад Возобновляемый 6000W Двойной MPPT Ветро-Солнечный Гибридный Контроллер Заряда для Домашней Энергетической Системы, Совместимый с Различными Напряженческими Системами, Высокая Эффективность и Низковольтная Работа

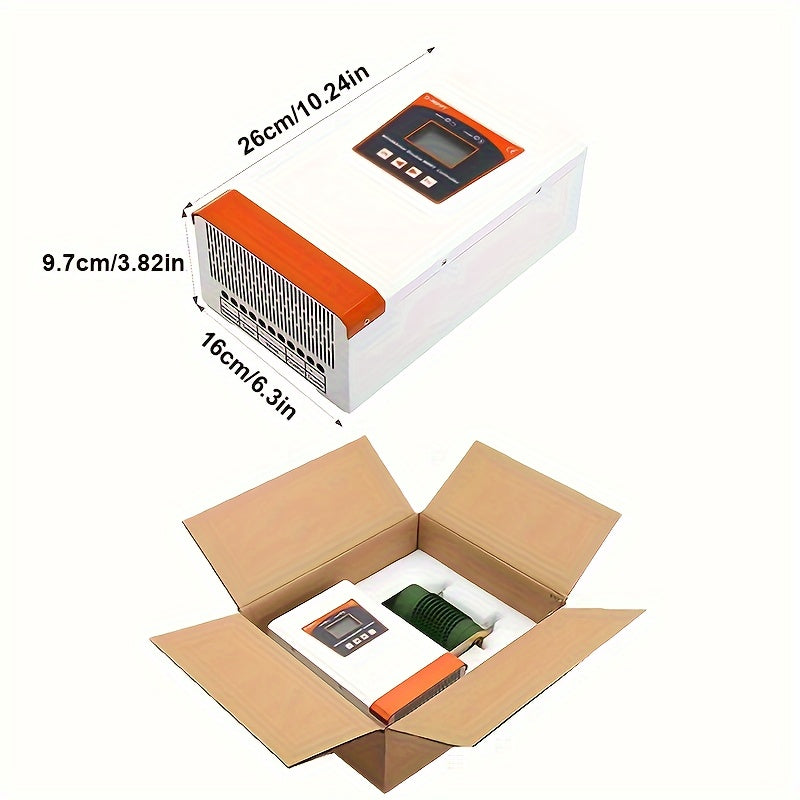

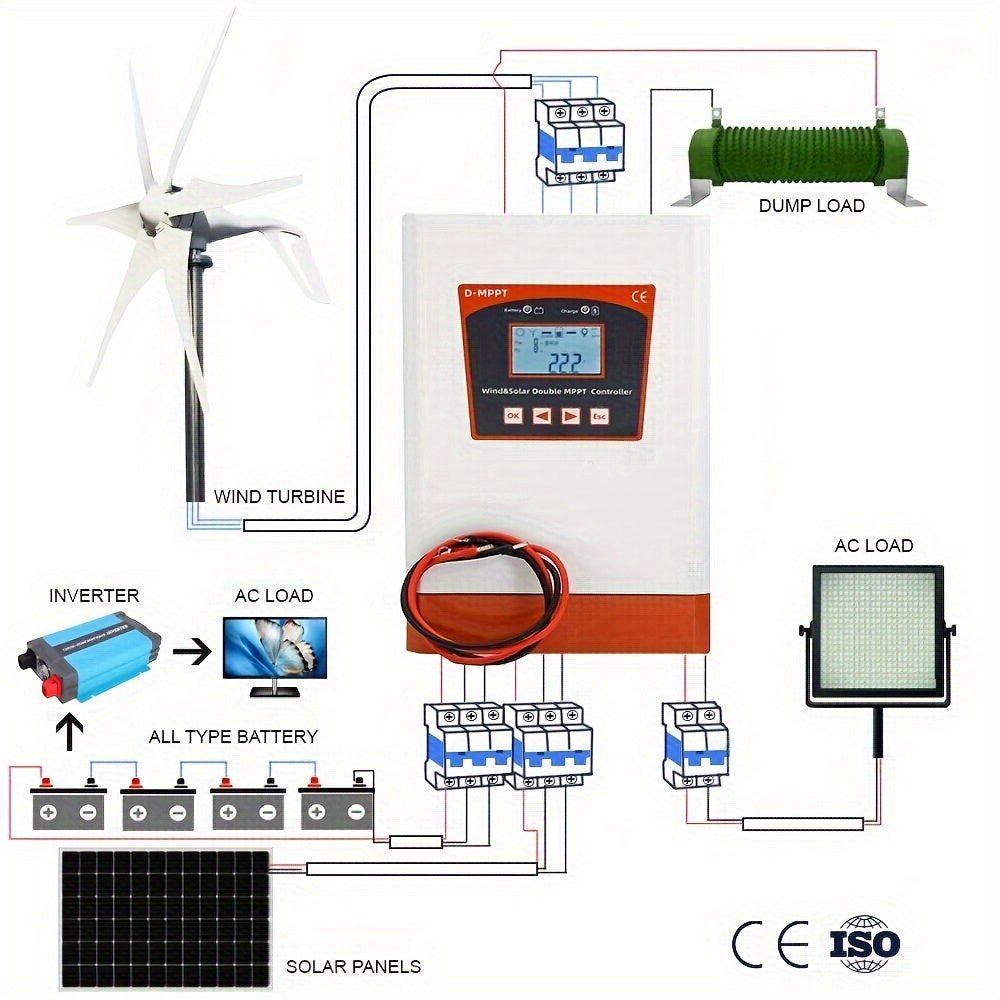

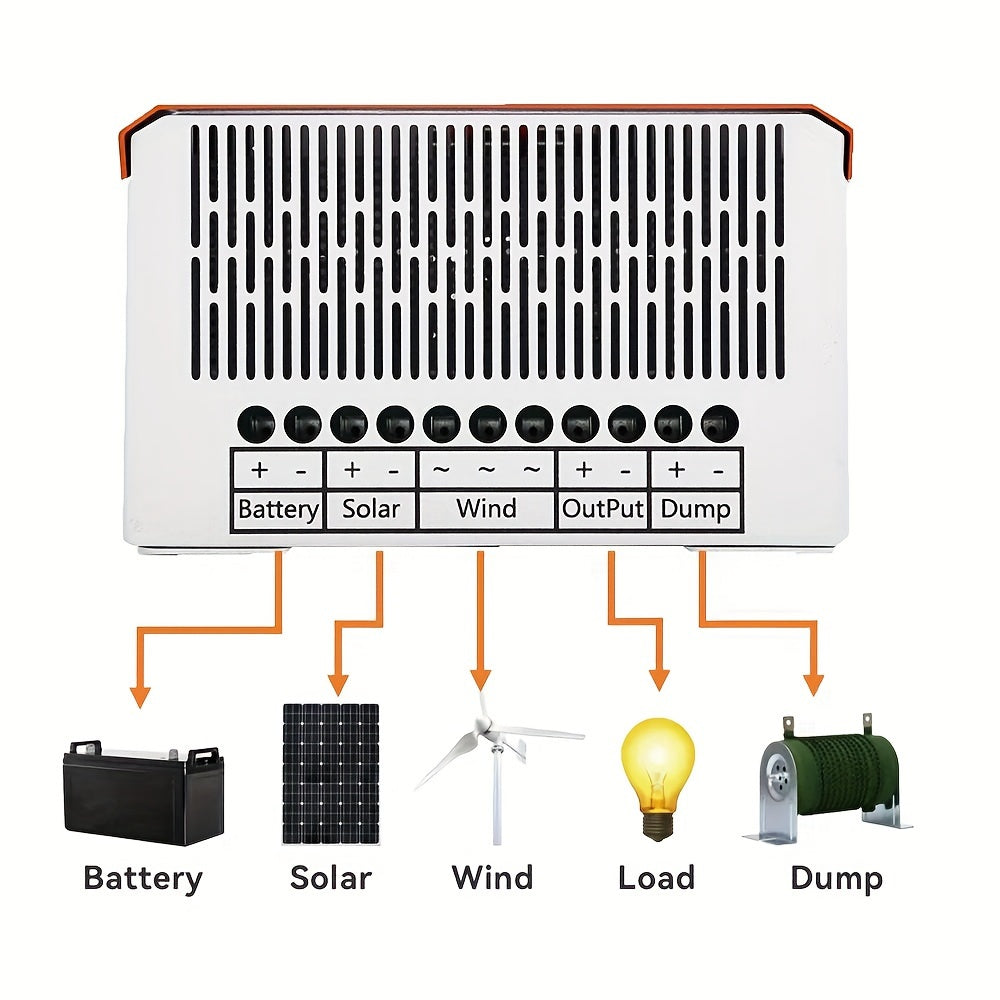

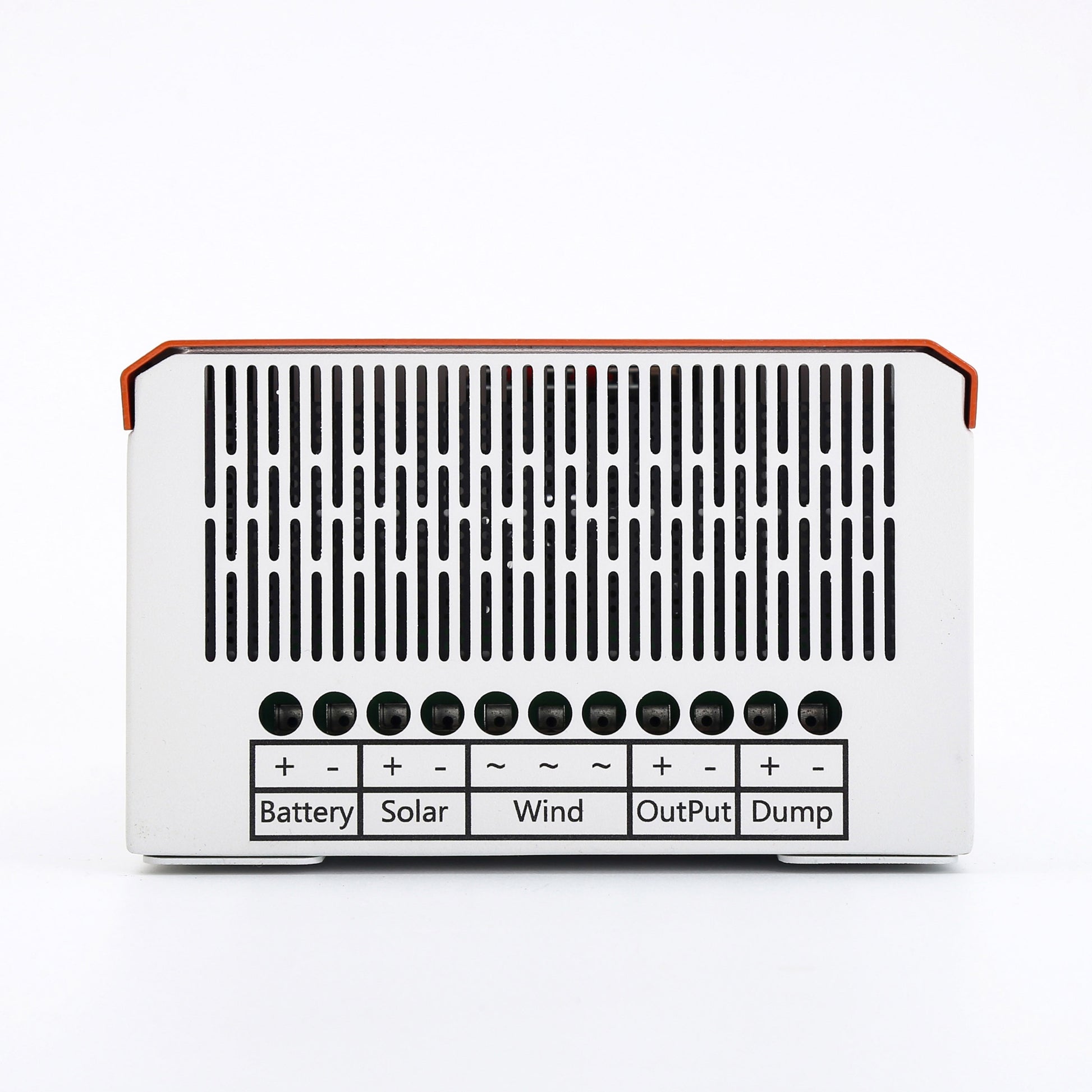

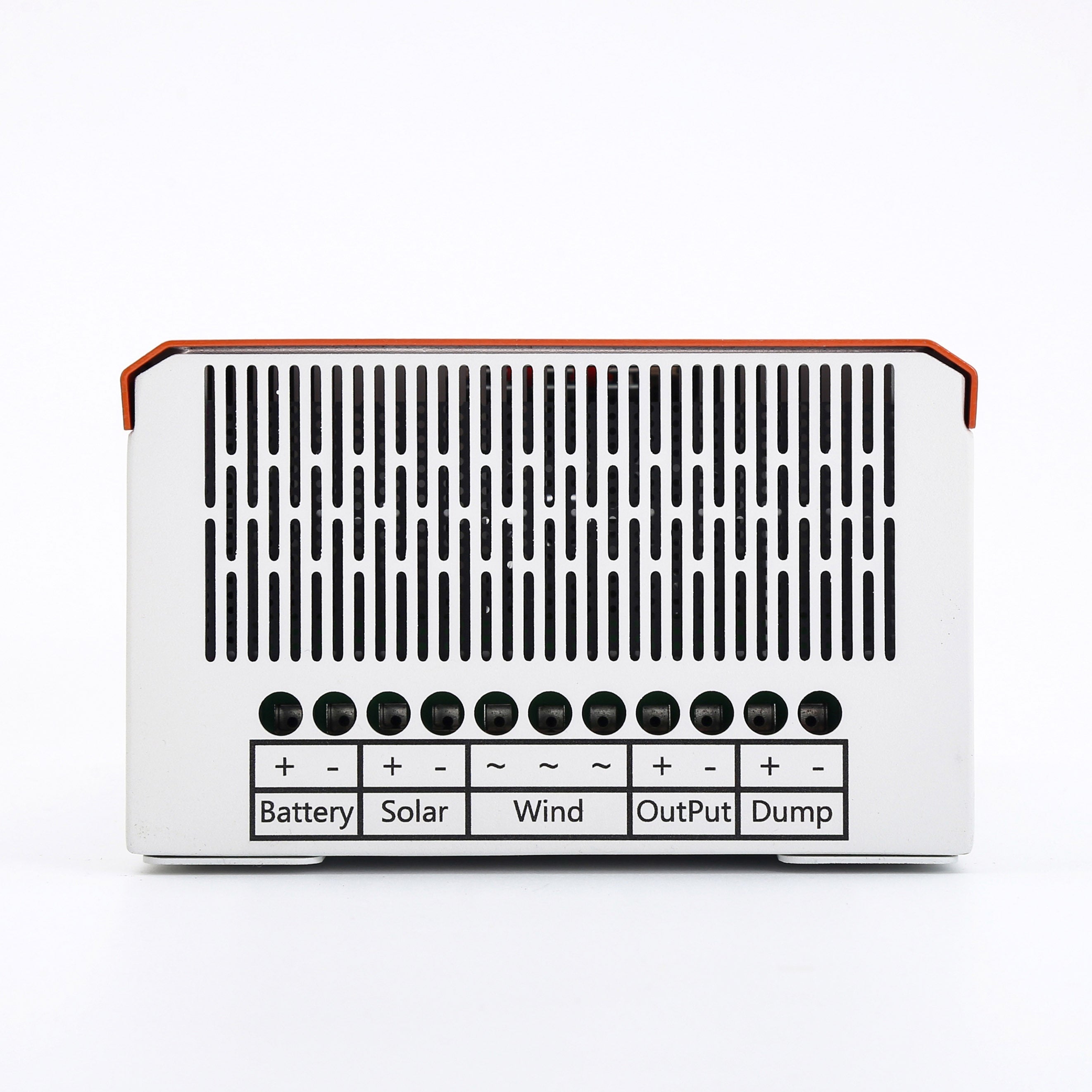

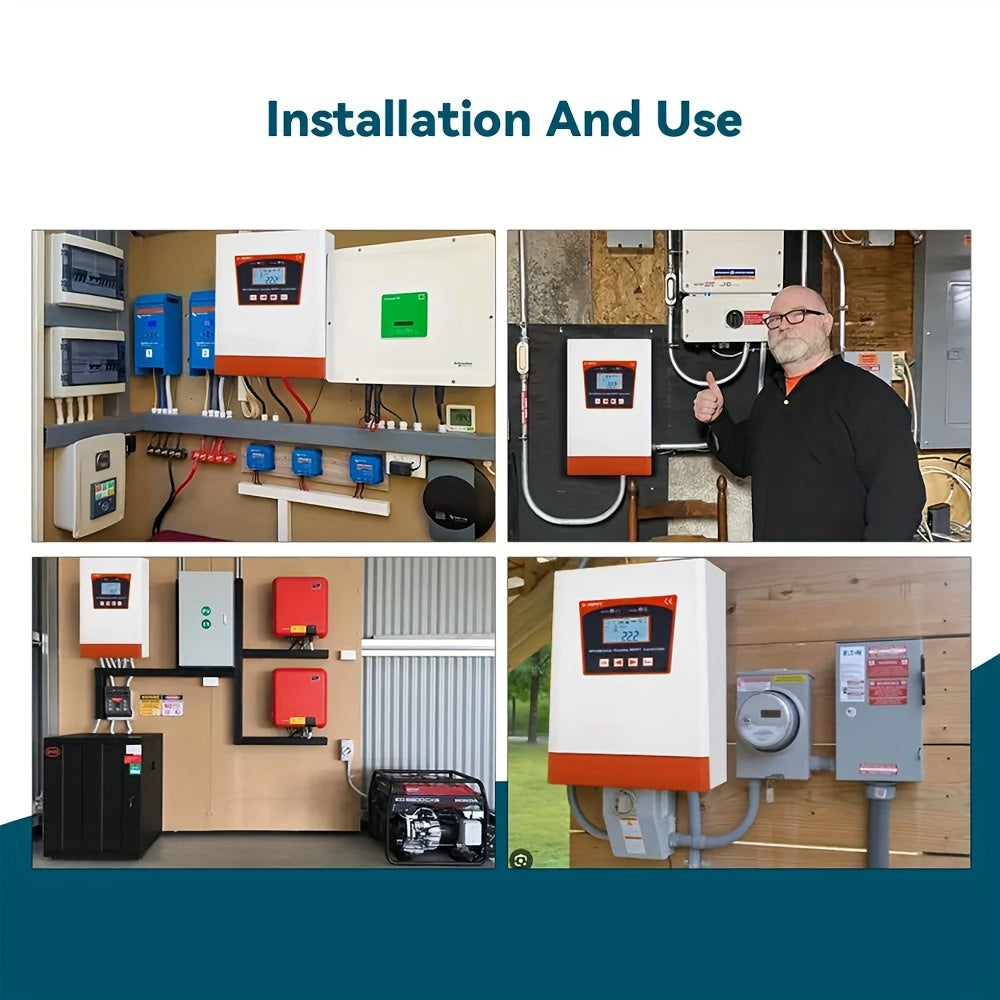

Контроллер заряда Smaraad Renewable 6000W Dual MPPT Wind Solar Hybrid Charge Controller идеально подходит для домашних систем питания ветряных турбин. Этот жестко подключенный регулятор энергии предназначен для солнечных панелей и совместим с системами 12V 24V и 24V 48V. Благодаря высокой эффективности и работе при низком напряжении, этот контроллер идеально подходит для оптимизации производства энергии в вашей системе возобновляемых источников энергии.

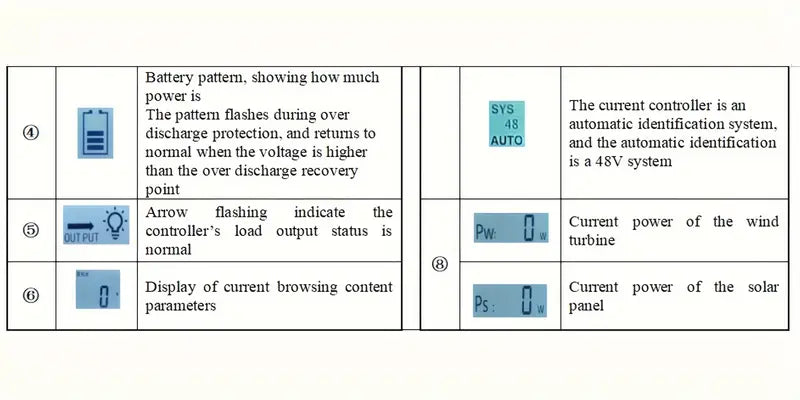

Обзор процесса зарядки Процесс зарядки контроллером MPPT обычно делится на три фазы: быструю зарядку, поддерживающую зарядку и плавающую зарядку. Используя комбинацию методов ускоренной зарядки, поддерживающей зарядки, уравнивающей зарядки и других техник для полного заряда аккумулятора, можно значительно продлить его срок службы. График зарядки приведён ниже. Обзор технологии Maximum Power Point Tracking (MPPT) Технология MPPT — это сложная система, которая оптимизирует выходную мощность солнечных панелей, регулируя работу электрических компонентов с учетом нелинейных характеристик солнечных массивов для определения точки максимальной мощности на кривой массива. Обычные солнечные контроллеры заряда (технология переключения и PWM) не способны эффективно заряжать аккумуляторы, что приводит к потере потенциальной энергии солнечных панелей. В то же время, контроллеры солнечной энергии с технологией MPPT могут постоянно оптимизировать выходную мощность солнечного массива для максимизации энергии для зарядки аккумулятора. Рассмотрим пример системы на 12V. Обычно у солнечных панелей пиковое напряжение (Vpp) составляет около 17V, в то время как напряжение аккумулятора примерно 12V. Обычно во время процесса зарядки контроллер поддерживает напряжение солнечной панели около 12V, что означает, что полный потенциал мощности не используется. Контроллеры MPPT решают эту проблему, постоянно оптимизируя входное напряжение и ток солнечных панелей для максимизации выхода мощности. В отличие от традиционных PWM контроллеров, контроллеры MPPT оптимизируют выходную мощность солнечных панелей и обеспечивают более высокие токи зарядки. По сути, контроллеры MPPT могут повысить энергоэффективность на 15% — 20% по сравнению с PWM контроллерами. (Рисунок 1) Кроме того, изменение температуры окружающей среды и условий освещения часто вызывают смещение точки максимальной мощности. Наш контроллер MPPT может постоянно изменять настройки в зависимости от условий, чтобы система всегда работала близко к своему пиковому КПД. Весь этот процесс полностью автоматизирован и не требует вмешательства пользователя. (Рисунок 2) Система зарядки, оптимизирующая ветровую энергию Представлена схема, иллюстрирующая работу MPPT зарядки ветровой турбины. Терминалы WIND+ и WIND- обозначают вход постоянного тока генератора после выпрямления внутренней схемой контроллера. BAT+ и BAT- — это клеммы для подключения аккумулятора для хранения энергии. Индуктор L1 в цепи питания MPPT отвечает за накопление энергии во время процесса зарядки MPPT, в то время как диод защиты от обратной изоляции D1 помогает минимизировать потери, вызванные проводимостью переключателя. Основной элемент цепи MPPT — переключающий MOSFET, известный как Q1. Используя высокочастотную ШИМ-управляемую волну, он регулирует работу MOSFET для оптимизации работы вентилятора на максимальной мощности. Для эффективного реагирования на постоянно меняющуюся скорость и направление ветра необходимо своевременно отслеживать и регулировать параметры. Анализируя и управляя входным сигналом генератора, взятым с помощью контроллера, цепь регулирует управляющую волну MOS-трубки Q1 в реальном времени через анализ и управление MCU и алгоритм программного обеспечения MPPT, обеспечивая мгновенную реакцию и достигая эффекта MPPT. Обычный контроллер ветровой турбины может заряжать только при большом вентиляторе и напряжении вентилятора выше напряжения аккумулятора. Этот продукт с контроллером MPPT не только выполняет это условие, но и позволяет заряжать ветром, повышая низкое входное напряжение вентилятора через цепь повышения MPPT, когда ветер слаб и входное напряжение вентилятора ниже напряжения аккумулятора, позволяя вентилятору работать на своей максимальной точке мощности. Следуйте инструкциям ниже для завершения этапов подключения. Внешнее подключение для разряда (внешнее подключение разрядного сопротивления) Пожалуйста, следуйте приведенной выше схеме для подключения контроллера и внешнего разрядного резистора, не беспокоясь о порядке или полярности. Внимание: отсутствие подключения разрядного резистора при подключении ветровой турбины может привести к повреждению контроллера. Подключение нагрузки к выходу 2 Убедитесь, что при подключении контроллера и нагрузки соблюдается правильная полярность, следуя схеме выше. Избегайте коротких замыканий и следите за тем, чтобы ток нагрузки не превышал номинальный ток контроллера. Подключение аккумулятора Следуйте схеме выше для подключения контроллера и аккумулятора, соблюдая правильный порядок полюсов, чтобы избежать коротких замыканий. Подключение солнечных панелей Убедитесь, что подключение контроллера и фотогальванического модуля выполнено в правильном порядке, как показано на схеме, и что полюса правильно совмещены. Категорически запрещается подключать их в обратном порядке. При подключении фотогальванических модулей будьте осторожны, чтобы избежать риска поражения электрическим током из-за высокого напряжения. Подключение ветровых турбин Пожалуйста, подключите контроллер к генератору ветровой турбины, как показано на схеме выше, не беспокоясь о порядке или полярности клемм. Ветровые турбины могут генерировать высокое напряжение, поэтому будьте осторожны, чтобы избежать поражения электрическим током при подключении проводки. Рекомендуется подключать вентилятор при отсутствии ветра или легкого бриза. Вентиляторы, вращающиеся на высокой скорости, следует подключать после активации контроллера. Хирургическая процедура Объяснение функций кнопок После включения контроллера вы перейдете к интерфейсу просмотра параметров по умолчанию на ЖК-дисплее, как показано на рисунке ниже. Объяснение функций кнопок Инструкции по установке параметров и процедурам эксплуатации
